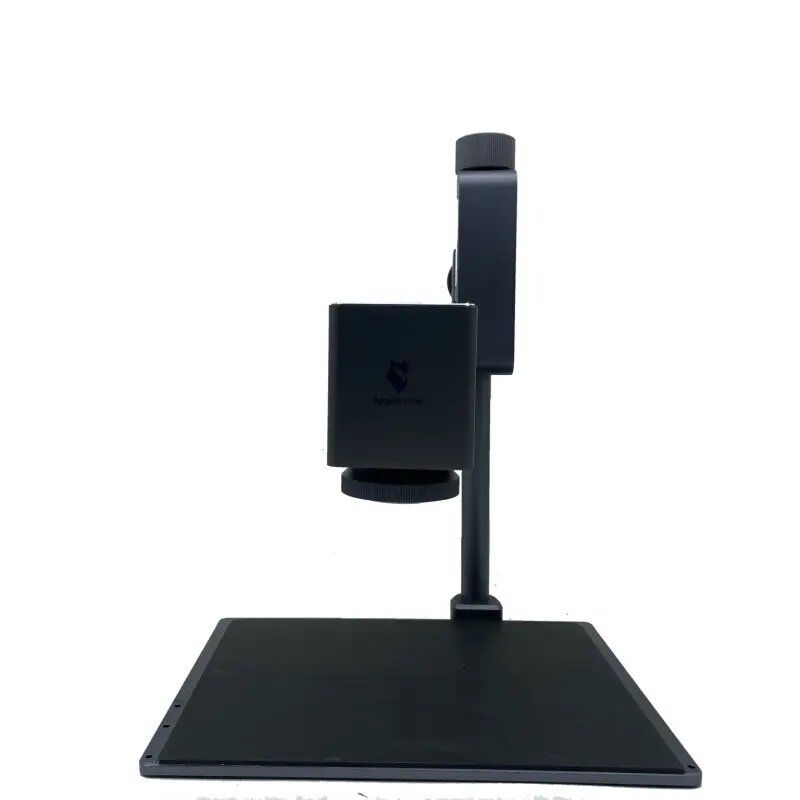

CTA-20 Termal Analiz Cihazı
Protools DTC-CA-PRO Serisi Termal Analiz Cihazları, basit yapı ve esneklikleriyle dikkat çeker. Bu cihazlar, test sürelerini azaltmak ve mühendisler, tasarımcılar ve üniversite araştırmacıları için deneysel zaman tasarrufu sağlamak amacıyla, sıcaklık değişimleri gibi verileri algılayabilir, fotoğrafları depolayabilir ve bunları kolayca analiz edebilir. 3D analiz ekranları, yazılımla entegre edilerek oldukça faydalı hale gelir. Bu özellik, dağ silsilesine benzer 3D termal görüntüler oluşturarak, PCBA üzerindeki termal emisyonları görselleştirir. Dağ zirveleri en yüksek termal emisyon noktalarını, vadiler ise düşük emisyon alanlarını gösterir. Aralıklı termal emisyonlar, 3D görünümde titreşen zirveler olarak belirgin hale gelir. Bu özellik, kullanıcının PCBA’daki olağandışı termal aktiviteleri tespit etmesini kolaylaştırmak için tasarlanmıştır.
Algılama sıcaklığı:
- Çoklu sıcaklık algılama ve haritalama araçları: noktalar, çizgiler, dikdörtgenler, çokgenler ve eşit ölçekli segmentasyon diyagramları (dokuz kare diyagramlar);
- Çeşitli farklı uygulamalar için uygun olan 16 renkli pano;
- Termal alanın yerel sıcaklık değişimini gözlemlemek için uygun olan dikdörtgen çerçeve içinde ayrıntılı inceleme;
- Çoklu sıcaklık genişliği algılama yöntemleri: dinamik sıcaklık genişliği, parlak yüksek sıcaklık alanı ve izoterm;
- Çoklu sıcaklık verileri görüntülenir: yüksek sıcaklık, düşük sıcaklık ve ortalama sıcaklık;
- Çoklu sıcaklık değişim eğrilerinin gösterimi: küresel sıcaklık, 40 noktada ve 20 alanda (çizgi, dikdörtgen ve çokgen) sıcaklık ölçümü;
Kızılötesi termal görüntüleme verilerinin analizi:
● Hattaki her noktanın sıcaklık değişimini gerçek zamanlı olarak yönetmek için çevrimiçi sıcaklık analizi;
● Ölçülen sıcaklık verilerinin gerçek zamanlı olarak eğri biçiminde görüntülenmesi ve birden çok periyodun görüntülenmesini destekleme: 1 dakika, 5 dakika ve 10 dakika;
● Çevrimdışı analiz için uygun olan CSV formatındaki veri analizi;
● Kızılötesi termal görüntülerin çevrimdışı analizi;
● Kızılötesi termal görüntülerin, zaman ve sıcaklık değişimlerinin çok boyutlu kapsamlı analizi;
● Sıcaklık ve termal alanın izoterm hiyerarşik analizi;
Sıcaklık verilerini saklayın:
- Sıcaklık verilerinin ve bilgilerinin zaman sınırı olmaksızın kaydedilmesi ve CSV formatında kaydedilmesi;
- 20FPS, 10FPS, 5FPS, 1FPS gibi esnek sıcaklık örnekleme frekansı seti.
- Sıcaklık, çevrimdışı analiz için uygun olan eşiği aştığında otomatik fotoğraflama ve kaydetme;
- Manuel fotoğraf çekmeyi ve video kaydını destekleme.
CTA Pro serisi termal analizörlerin PCBA’ya uygulanması
Devre kartı üzerindeki her yüksek sıcaklık noktası, diğer cihazların veya ürünlerin performansını etkileyebilir. Termal analizör, Ar-Ge ve üretim sürecinde tüketiciler için sıcaklık ve sıcaklık değişim sürecinin algılama problemini çözebilir.- PCBA’nın her alanının modül testi için uygun olan çok alanlı ölçüm;
- Çalışma sıcaklığı aralığı: -10℃~+55℃
- Ölçüm aralığı: -10℃~550℃, birden fazla sahnede
